Dyksnit med rundsav

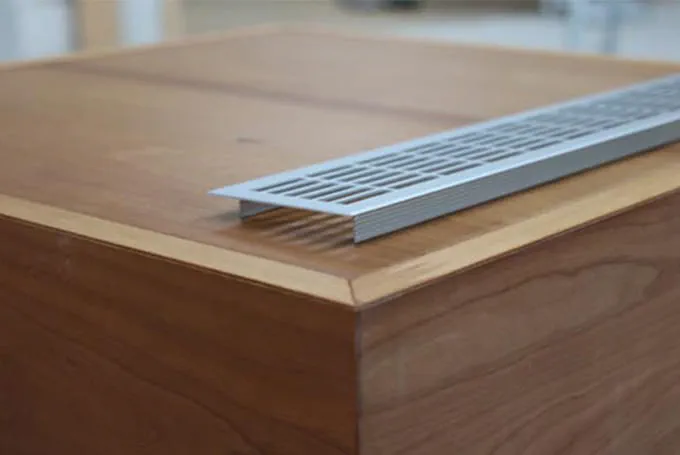

Eksempel på udskæring til ventilationsgitter

Udskæringer med rundsav er vigtig i forbindelse med fremstillingen af mange møbler. Hvordan man laver sådanne dyksnit præcist, forklares i dette anvendelseseksempel ved hjælp af et ventilationsgitter. Samme fremgangsmåde kan også anvendes til kogeplader, skærme eller lignende elementer. Den egentlige montering og fastgørelse af ventilationsgitteret forklares ikke nærmere her.

OBS: Anvendelseseksemplerne erstatter ikke brugsanvisningen og sikkerhedsanvisningerne!

Beskrivelse

Det er som regel meget enkelt at montere almindelige ventilationsgitre. De nødvendige dyksnit med rundsaven er dog ikke helt ufarlige. I dette anvendelseseksempel beskrives derfor, hvordan en udskæring til et ventilationsgitter i en eksisterende trækonstruktion kan udføres på en sikker måde. Til dyksnittet anvendes der både en stiksav og en rundsav med tilsvarende savklinge.

Maskiner/tilbehør

I dette anvendelseseksempel anbefales følgende maskiner og tilbehør:

Akku-dyksav TSC 55 5,0 KEBI-Plus/XL

Vores mesterværk. Væsentligt forbedret. Nu med unikt KickbackStop
Akku stiksav PSC 420 HPC 4,0 EBI-Plus CARVEX

Klarer enhver kurve

Forberedelse/indstilling

Først fastlægges udskæringens position, der markeres på underlaget.

+
Derefter indstilles føringsskinnen. Da der er brug for flere snit i samme længde, arbejdes der med hurtig-tilspændings-sættet og de tilsvarende anslag.
Når føringsskinnen er anbragt og placeret på afmærkningen, fastgøres føringsskinnen med hurtig-tilspændings-sættet.

+
Derefter sættes dyksaven på skinnen, og dybdeanslaget indstilles til den maksimale skæredybde.

+
Markeringen på maskinen skubbes hen over markeringen på emnet.

+
Der kan bruges et retvinklet stykke træ som hjælp.

+
Startpositionen indstilles med stopbeslaget, som også forhindrer, at saven kan bevæge sig opad og bagud under neddykningen. Stopbeslaget skubbes på savens grundplade og spændes fast.

+
Foran kan der saves på sigt.

+
Ellers kan der også foran fastgøres et anslag på samme måde. Fordelen ved sidstnævnte fremgangsmåde er, at der ved dyksnit altid opnås samme snitlængde, og at der på grund af anslaget ikke kan saves for langt.

+

Fremgangsmåde

Læg ved dyksnit rundsaven ind mod det bagerste anslag, tænd for saven, og dyk den langsomt ned i materialet.

+
Sav nu langsomt til andet anslag, og træk saven forsigtigt ud. Gentag denne fremgangsmåde så tit, du vil.

+
I det næste trin saves de korte sider med stiksaven, da de ikke er lange nok til dyksnit med rundsaven. Dyksnittet skal desuden færdiggøers i hjørnerne med stiksaven. På den måde opnår man hurtigt en perfekt udskæring, der passer til det udsøgte ventilationsgitter.

+
Efter savningen sættes ventilationsgitteret i. Festool maskiner og tilbehør sørger for, at der også her hurtigt opnås et perfekt resultat.

+
